محافظ تکفاز ولتاژ و جریان 80 آمپری ( کنترل فاز و بار ) دیپ فیوژن
محافظ ولتاژ و جریان 80 آمپری برند Deep Fusion یا به اختصار DF نامیده میشوند. این محافظ به گونه ای طراحی شده است تا از خطرات و خسارات ناشی از نوسانات، افزایش یا کاهش ولتاژ برق محافظت کنند. این محافظ ها در زمینه‌های مختلفی به ویژه در حفاظت وسایل برقی خانه در برابر نوسانات برق نقش به سزایی دارند.
ساختار محافظ مرکزی
محافظ مرکزی یا کنترل فاز بار تکفاز 80 آمپری دیپ فیوژن :
-
محافظ ولتاژ یا (voltage Protector) در واقع یک دستگاه الکترونیکی است که وظیفه حفاظت در برابر خطرات و خسارت ناشی از نوسانات برق را برعهده دارد. اصلی ترین وظیفه این محافظ برق این است که : مدارات برقی را در برابر اضافه ولتاژ ورودی حفاظت کند. زمانی که نوسان به وجود می آید و ولتاژ بیشتر از حد طبیعی خود میشود، محافظ ولتاژ عمل کرده و برق خروجی را قطع میکند و باعث جلوگیری از سوختن برد تجهیزات الکترونیکی میشود و در مقابل آن اگر ولتاژ کاهش پیدا کند نیز محافظ، برق خروجی را قطع میکند و تا زمان بازگشت به شرایط ایده آل برق را وارد مدار نمیکند.
به طور خلاصه باید گفت این محافظ برق هوشمند برای نظارت بر سطوح ولتاژ در یک سیستم الکتریکی طراحی شده است و زمانی که ولتاژ از آستانه ایمن فراتر میرود، اقدام به حفاظت میکند. محافظ های ولتاژ به طور گسترده در محیط های مسکونی، تجاری و صنعتی و غیره برای محافظت از تجهیزات برقی، لوازم خانگی و سیستم های الکتریکی از آسیب های ناشی نوسان برق کاربرد دارد.
-
مزیت دیگر این محافظ برق هوشمند این است که دارای نمایشگر آمپر مصرفی میباشد. شما میتوانید مصرف هر دستگاه را به صورت دقیق مشاهده کنید.
با استفاده از این محافظ برق دیگر نیازی به تهیه محافظ برای هر دستگاه ندارید.
مزایای محافظ ولتاژ و جریان
- حفاظت از تمامی تجهیزات برقی تکفاز و سه فاز
- دارای نمایشگر جریان مصرفی
- قابل نصب در جعبه فیوز ورودی واحد مسکونی
- سهولت در نصب و راه اندازی
- با ظاهر زیبا و ابعاد کوچک
- دارای 2 سال گارانتی و 10 سال خدمات پس از فروش
موارد استفاده محافظ های ولتاژ و جریان
- خانگی : جایگزین تمامی محافظ های برق سیار و سه راهی با نصب در جعبه فیوز
- صنعتی : ماشین آلات صنعتی - موتورهای الکتریکی - تابلو برق - کمپرسور - CNC - لیزر و ماینرها
- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز)
DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION DEEP FUSION
دفترچه راهنما
محافظ تکفاز ولتاژ و جریان 80 آمپری برند دیپ فیوژن

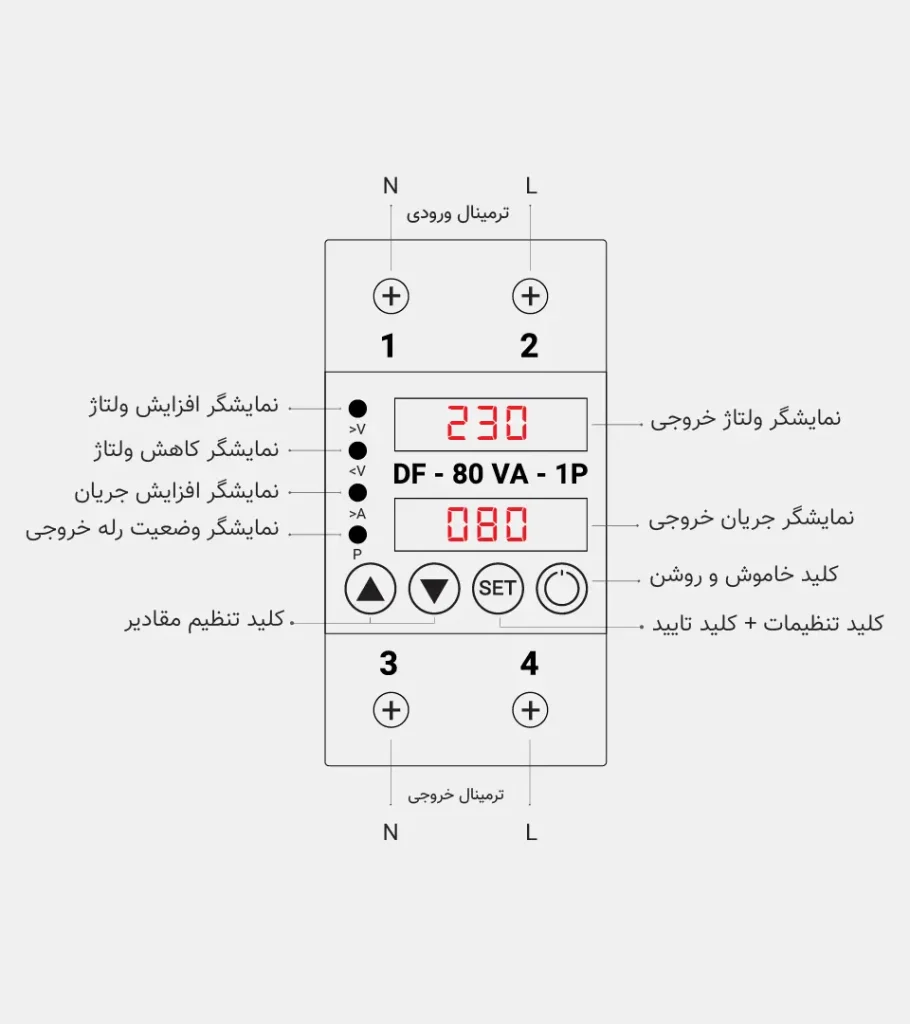

شماتیک محصول
ابعاد محصول
شماتیک نصب
نکات نصب
جهت نصب و تنظیمات محافظ
با پشتیبان وب سایت تماس بگیرید.
قابلیت های این محصول
نحوه تنظیم پارامتر ها - DF-80VA - 1P
| پارامتر | شرح پارامتر | Technical Parametr | دامنه | تنظیمات کارخانه |
|---|---|---|---|---|
| A01 | راه اندازی اولیه | Power- On Delay Time | ثانیه 1 - 500 | ثانیه 60 |
| A02 | میزان افزایش ولتاژ | Over - voltage protection value | ولت 230 - 300 | ولت 245 |
| A03 | مقدار ریکاوری افزایش ولتاژ | Over - voltage recovery value | ولت 225 - 295 | ولت 240 |
| A04 | زمان تاخیر در وصل افزایش ولتاژ | Over - voltage recovery delay time | ثانیه 1 - 500 | ثانیه 60 |
| A05 | زمان عملکرد قطع افزایش ولتاژ | Over - voltage protection action time | ثانیه 0.1 - 30 | ثانیه 1 |
| A06 | میزان کاهش ولتاژ | Under - voltage protection value | ولت 210 -140 | ولت 195 |
| A07 | مقدار ریکاوری کاهش ولتاژ | Under - voltage recovery value | ولت 215 -145 | ولت 200 |
| A08 | زمان تاخیر در وصل کاهش ولتاژ | Under - voltage recovery delay time | ثانیه 1 - 500 | ثانیه 60 |
| A09 | زمان عملکرد قطع کاهش ولتاژ | Under - voltage protection action time | ثانیه 0.1 - 30 | ثانیه 3 |
| A10 | مقدار افزایش بار | Over - current protecion value | آمپر 1 - 80 | آمپر 32 |
| A11 | زمان تاخیر در وصل افزایش بار | Over - current recovery delay time | ثانیه 1 - 500 | ثانیه 60 |
| A12 | زمان عملکرد قطع افزایش بار | Over-current protecion action time | ثانیه 0.1 - 30 | ثانیه 3 |
| A13 | کالیبره ولتاژ | Voltage calibration | -9.5 + 9.5% | 0 |
| A14 | تعریف تعداد دفعات وصل مجدد افزایش بار | Continuous over-current protect times | 20 / OFF | OFF |
| A15 | کالیبره جریان | Current calibration | -9.5 +9.5% | 0 |
جدول مشخصات فنی - DF-80VA - 1P
| مشخصات فنی | Rated Specifications | ویژگی محصول | Product Feature |
|---|---|---|
| AC80~400V(Single phase) | محدوده ولتاژ عملکرد | Operation voltage range |
| 50/60 Hz | محدوده فرکانس عملکرد | Rated frequency |
| 1-80A | محدوده تنظیم جریان الکتریکی | Electric current(>A) setting range |
| 230 ~ 300V | محدوده تنظیم اضافه ولتاژ | Overvoltage(>U) setting range |
| 210 ~ 140V | محدوده تنظیم کاهش ولتاژ | Undervoltage ( |
| 80A | حداکثر جریان روشنایی | AC-1 |
| 56A | حداکثر جریان اهمی | AC - 7a |
| 40A | حداکثر جریان سلفی | AC - 7b |
| 0.1 ~ 30S | تاخیر در قطع | U> and < U trip delay |
| 1~500S | تاخیر در شروع / راه اندازی مجدد | Reset/start delay |
| 2% | دقت اندازه گیری ولتاژ | Voltage measurement accuracy |
| 400V | ولتاژ عایق نامی | Rated insulation voltage |
| 1NO | وضعیت رله خروجی | Output contact |
| 100000 | طول عمر الکتریکی , مکانیکی (سیکل) | Electrical and Mechanic life |
| IP20 | درجه حفاظت | Protection degree |
| 3 | درجه آلودگی | Pollution degree |
| 50C ~ 55C- | دمای عملکرد | Operatintg temperature |
| 50%at40C> (without condensation) | رطوبت | Humidity |
